COLEGIO DIVINO MAESTRO QUINTA GUIA TERCER PERIODO
ASIGNATURA: Tecnología tema: Componentes Eléctricos y Circuitos eléctricos Semana 17 de agosto al 21 de agosto de 2024
CURSO: 801,802,803 DOCENTE: Luz Daris Sánchez Hernández TIEMPO: 2 horas
ALUMNO: ____________________________________ ___________ CURSO: _______________
COMPETENCIA: Adquiero conocimientos básicos en electricidad, circuitos eléctricos, y ley de Ohm
Indicador de desempeño: Adquirir conocimientos de la energía eléctrica, componentes eléctricos y ley de Ohm
TEMATICAS: Componentes eléctricos, Circuitos eléctricos, usos y Ley de Ohm
INNFORME TEORICO
¿QUE ES UN CIRCUITO ELECTRICO? Un circuito eléctrico es una trayectoria o camino a través del cual fluye una corriente eléctrica
TIPOS DE CIRCUITOS ELECTRICOS
Circuito abierto
Un circuito por el que no circula corriente (es decir, que no se ha completado) se denomina circuito abierto. En otras palabras, un circuito en el que la tensión tiende al Campo Electromagnético (de la fuente generadora) y no fluye corriente alguna se denomina circuito abierto.
Ejemplo de circuito abierto: Un circuito con un interruptor abierto o un fusible fundido en el que la bombilla está conectada a la batería. La bombilla no se enciende porque el circuito no se ha completado, es decir, es un circuito abierto en el que no circula corriente.
Circuito cerrado
Un circuito que tiene un camino de retorno para que la corriente fluya en él (es decir, circuito completado) se conoce como circuito cerrado.
Ejemplo de circuito cerrado: Un circuito con un interruptor cerrado en el que la bombilla está conectada a la batería. Entonces, la bombilla brilla cuando la corriente fluye en el filamento de la bombilla debido al circuito completo.
Circuito en Serie
En estos circuitos, todos los elementos eléctricos (fuentes de tensión o corriente, inductores, condensadores, resistencias, etc.) están conectados en serie, es decir, sólo hay un camino para el transporte de la electricidad.

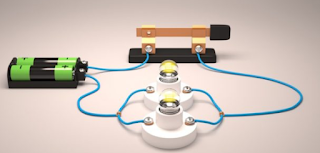

Circuito en paralelo
En estos circuitos, todos los elementos eléctricos (fuentes de tensión y corriente, inductores, condensadores, resistores, etc.) están conectados en paralelo, es decir, hay muchos caminos para que la electricidad viaje y las ramas mínimas en este circuito son dos.
Circuito mixto
Si los elementos de un circuito están conectados en serie en algunas partes y en paralelo en otras, se trataría de un circuito mixto. En otras palabras, se trata de una combinación de circuitos en serie, paralelo y mixto.
EJERCICIO PRACTICO
1- Traer los siguientes materiales para desarrollar la practica de circuitos en clase:
Una batería de 9 voltios o 2 baterías doble AA, 1 metro de cable delgado de filamentos, 6 leds, o 6 bombillos pequeños con su respectiva roseta pequeña, un 1/8 de cartulina o cartón paja. Un interruptor pequeño, o pulsador. O 2 clip.
2- Realizar el montaje de un circuito en serie, en paralelo y mixto.
